Я не спец по слаботочке, но часто спрашивают рекомендацию по выбору щита для неё. Ниже перечислю специальные щиты для слаботочки производства АББ и Шнейдер. Эти щиты хорошо сочетаются (по дизайну, и по возможности соединить два щита) с электротехническими щитами тех же производителей.

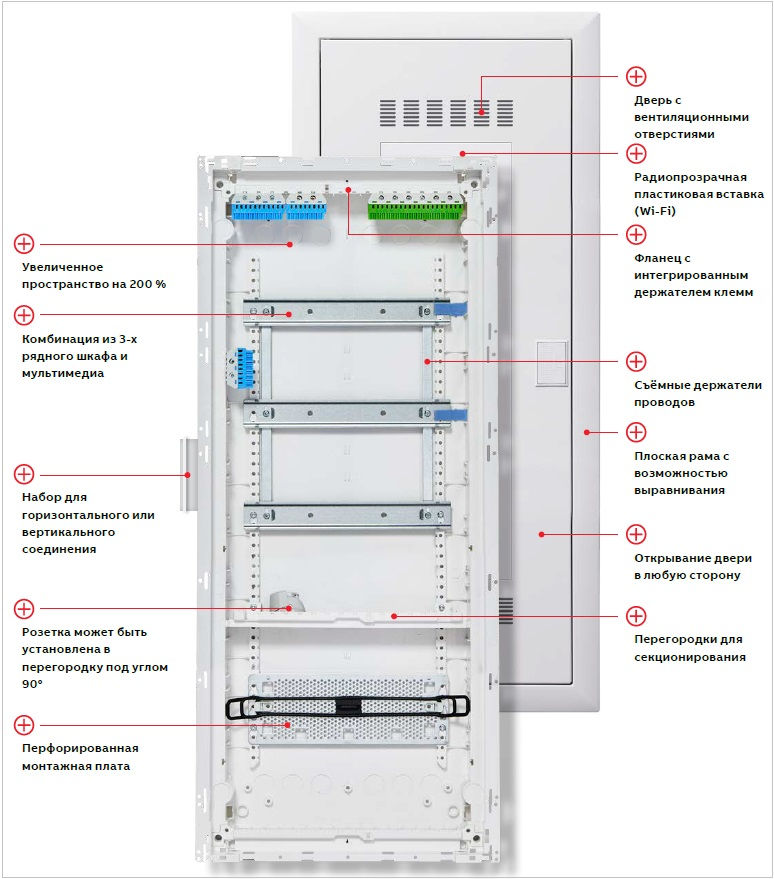

1. Мультимедийные (для слаботочки) и комбинированные (для электрики и слаботочки) шкафы UK600 (АББ). Они встраиваемые, но есть комплекты адаптации для монтажа шкафов на стену.
В сети есть каталог "Электрощит UK600" на русском языке (мультимедийные шкафы со стр. 48).
- Шкафы с дверью с вентиляционными отверстиями: UK636MV, UK648MV, UK660MV.
- Шкафы с дверью с вентиляционными отверстиями и радиопрозрачной вставкой (Wi-Fi): UK636MW, UK648MW, UK660MW.
- Шкафы с дверью с вентиляционными отверстиями: UK620MV, UK630MV, UK640MV, UK650MV.
- Шкафы без двери: UK624MB, UK636MB, UK648MB, UK660MB.
- Комбинированные шкафы с дверью с вентиляционными отверстиями: UK662CV, UK663CV.
- Комбинированные шкафы с дверью с вентиляционными отверстиями и радиопрозрачной вставкой (Wi-Fi): UK662CW, UK663CW.
В Сети есть ролик с презентацией "UK600 enclosures – a smarter space for your installation ideas" (про IT-шкафы с отметки 2:19).
Ниже щиты UK600. Слева мультимедийный UK648MV, справа электрическийUK640P3RU. Заказ из Магадана.
2. Встраиваемые щиты MiniPragma IT (Шнейдер). Описание в каталоге MKP-CAT-DOMOVOY-17.
Артикулы: MIP212FU, MIP312FU.
В состав щита входят белая дверь, универсальная монтажная плата, дин-рейка (для MIP312FU). Фотография из каталога.
3. Щиты Pragma IT (Шнейдер).
Встраиваемые: PRA313FU, PRA318FU. Навесные: PRA313SU, PRA318SU.
Поставляются с белой дверью, универсальной монтажной платой.
На фотографии ниже встраиваемый PRA313FU.
Тот же щит со снятой передней панелью.
4. Комбинированные щиты на базе Pragma (Шнейдер).
Берётся обычный щит Pragma, добавляется поперечная перегородка (PRA90006 или PRA90007 или PRA90008), сплошная монтажная плата (PRA90032 или PRA90033 или PRA90034), опционно сплошной пластрон (PRA90016G или PRA90017G или PRA90018G).
5. Герметичные навесные щиты Kaedra (Шнейдер).
В обычный щит Kaedra можно поставить перегородку (артикулы 13936, 13937), перфорированную плату 150*250 (артикул 13941), сплошной пластрон (артикулы 13944, 13945).
Но есть особые универсальные щиты Kaedra: 13195, 13196, 19197, 13198, 13199.
Они поставляются с непрозрачной дверью, монтажной платой, без пластронов (они не нужны).
6. Щиты MISTRAL Multimedia (АББ).
Встраиваемые: 1SLM004100A6305, 1SLM004100A6307, 1SLM004100A6309.
Навесные: 1SLM004100A7105, 1SLM004100A7107, 1SLM004100A7109.
7. Щиты AT/U (АББ). Для них есть специальные мультимедийные панели.
Есть каталог "Новые решения для мультимедиа". Ниже фотография из этого каталога.
Для слаботочки конструктивно подойдут щиты: U32, U42/2, U42M, U43, U52/2, U52K, U53, U61, U62.
Мультимедийные панели весьма дороги: 1MM0A, 1MM1A, 1MM2A.
Монтажные профили ZX35 легче и дешевле.
Есть видео "Вебинар АББ_Шкафы бытового применения UK500, А300, ATU, решения для мультимедиа" (ведёт Владимир Гореликов). Про мультимедийные AT/U смотреть с отметки 55:08.
8. Металлические встраиваемые щиты Crosser (EKF).
Артикулы: c-r-1, c-r-2, c-r-3.
