Металлический щит с ГЗШ
- sborka5
- 11 янв. 2018 г.
- 2 мин. чтения
Обновлено: 22 дек. 2021 г.

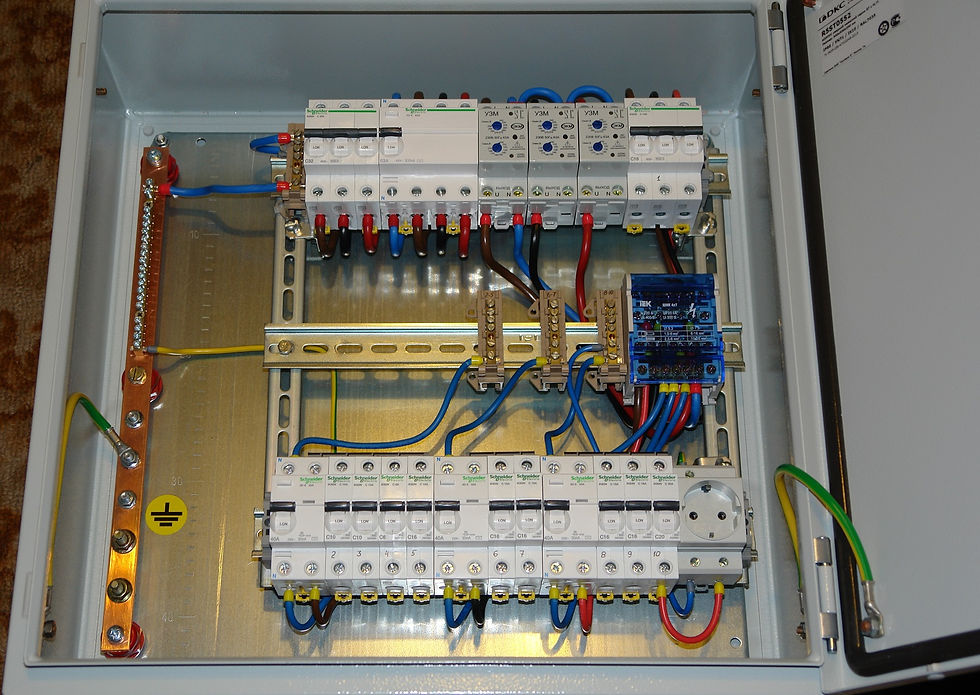

Это металлический щит. Поэтому много слесарной работы. Поэтому от сборки получил особое удовольствие. Начнём с конечного результата.
Корпус с габаритами 500*500*200, производства DKC (Тверь). Дин-рейка куплена двухметровая, перфорированная, тоже DKC. От неё отпилил три кусочка.
Для удобства монтажа дин-рейки приподнял над монтажной платой на 36 мм. Благодаря этому кабели (в том числе и внешние) могут проходить к нужному прибору под дин-рейками. Конструктивно это решено при помощи вот таких уголков с приваренными винтами М6. Два уголка - это уже держатель высотой 36 мм.
В щите находится ГЗШ (главная заземляющая шина). Сделана из меди сечением 3*20. Сверху на неё установлена шинка от щита MiniPragma, позволяющая зажимать тонкие провода без кольцевых наконечников. ГЗШ имеет соответствующую маркировку (символ "земля" на жёлтом фоне). В данном щите происходит разделение PEN на PE и N (как все уже догадались, система заземления TN-C-S). На шину приходит PEN-проводник и заземляющий проводник, которые крепятся болтами М8.
Шина установлена на обычные опорные изоляторы, которые имеют внутреннюю резьбу М6 с двух сторон. Изоляторы выполняют две функции: 1) приподнимают шину над монтажной платой, позволяя оперировать крепёжными болтами; 2) позволяют при необходимости отключить корпус щита от контура заземления.
Для крепление проводов применяются специальные болты и гайки с фланцем. Такой крепёж в случае протекания через них больших токов более надёжен, чем вариант применения обычных шайб и пружинных шайб Гровера. Лет 20 назад, ещё работая на заводе, я слышал, что гровер при больших токах "летит" первым. Гаек с фланцем на заводе тогда не знали, поэтому в качестве альтернативы гроверу использовали котргайки.
На данном заказе удалось поработать гидравлическим прессом ПГРОу-60А от КВТ, приобретённым недавно как раз для подобных щитов. Плата кабельного ввода в итоге выглядела так (фотография ниже): три отверстия 25,4 мм и девять отверстий 20,5 мм. Размер отверстий диктуют установочные размеры сальников.
После перфорации плата кабельного ввода была установлена на дно щита.
